房間溫度控制器 RAB10…

兩管制風機盤管

手動開關用于切換冷熱模式以及風機功能

開關控制

手動三速風機開關

工作電壓 AC250V

西門子房間溫度控制器 RAB10用途：

RAB10 用于維持供熱或者供冷系統的設定溫度值。

典型用于

商用建筑

住宅建筑

輕型建筑

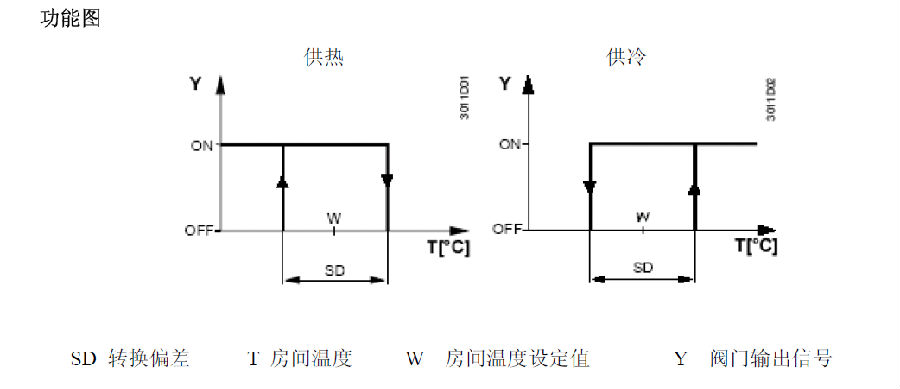

房間溫度控制器功能：

供熱 如果房間溫度低于設定值，供熱觸點將會閉合。

供冷 如果房間溫度超過設定值，供冷觸點將會閉合。

風機轉速 有兩種控制風機轉速的方法：

a) 通過溫控器的手動三速開關進行選擇

b) 自動轉到一定的風機轉速。在這種情形下，調試之前必須對

相關的跳線位置進行設定。在線路板上有兩種跳線位置的選擇：

手動選擇風機轉速，持續運行

風機開啟和閥門同步

通風

當選擇了溫控器正面的通風功能（RAB10.1）后，供熱和供冷

觸點將一直打開，風機以選定的速度運行。

切換

供熱或者供冷通過溫控器前部的開關選定。

西門子房間溫度控制器 RAB10系列型號

用于兩管制風機盤管，帶三速風機，手動冷熱切換 RAB10

用于兩管制風機盤管，帶三速風機，手動冷熱切換和通風功能 RAB10.1

西門子房間溫度控制器 RAB10系列設備組合

西門子房間溫度控制器技術設計

RAB10 系列風機盤管用溫控器的主要特點：

開關控制

充氣膜

調整

所需的房間溫度可以通過溫控器前部的設定值調節按鈕實現。

設定值范圍可以通過底部的設定值限定器機械限定。

工程注意事項

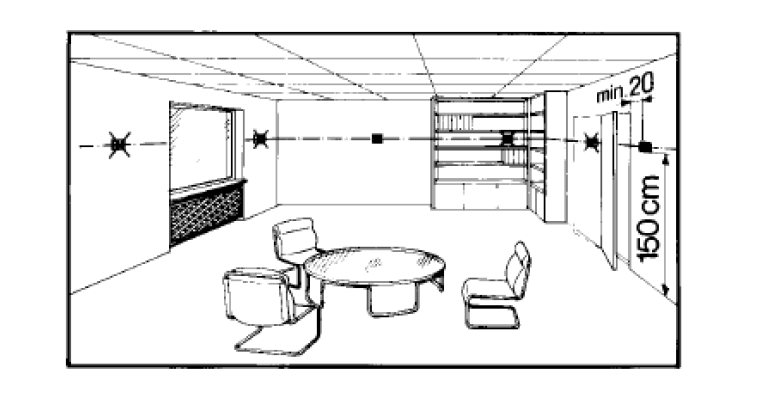

安裝和調試須知 溫控器應該安裝在能夠盡量準確感知房間溫度的位置，而不會直接受

到太陽輻射或者其它冷熱源的影響。

安裝高度距地面約1.5 米。

溫控器可以安裝在大多數分線盒或者可以直接安裝在墻壁上。

只有合格的技術人員方可打開溫控器。（250V�。�

打開之前請務必切斷電源。

安裝的時候，首先固定底板，隨后將溫控器固定在底板上，并連

接電氣線路。然后蓋上蓋子。（參見單獨的安裝說明）

溫控器必須安裝在平整的墻面上。

安裝時遵照當?shù)氐碾姎夥ㄒ?guī)。

如果相應房間內有散熱器閥，將它們的開度打至最大。

西門子房間溫度控制器維護

該溫控器免維護

機械設計

充的氣體是對環境無害的氣體。溫控器外殼由塑料制成。
